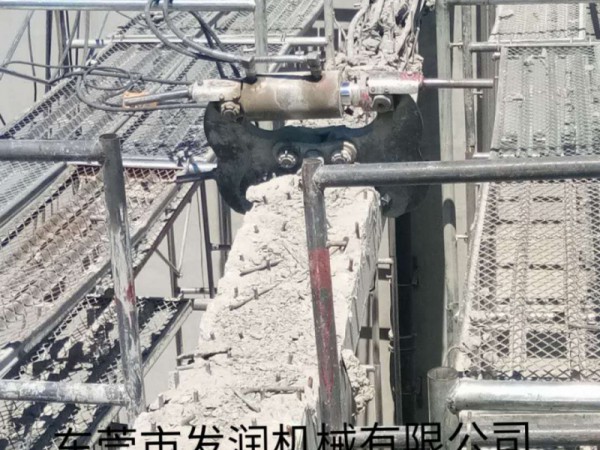

发润牌系列混凝土拆除液压钳是由液压泵站、液压钳体、油缸组合而成。

用途:广泛应用于静力破碎、楼板、砼梁、砼墙、砼柱挑檐、楼梯拆除/混凝土液压破碎钳 墙体静态拆除液压破碎钳等工程。

特点:

1 体积小、使用方便，无噪音、无振动、无粉尘、效率高，而且适于狭小场地施工。

2破碎块小易清运/破碎成本低，局部拆除可保留钢筋满足设计要求

3 液压电动泵站配有安全溢流阀，从而使整个系统的压力不超过其设定的额定压力，对整个系统起安全保护作用。

4可靠性强，对钳体采用的是优化设计，从而使其结构合理、紧凑，可靠性又高。

二、发润混凝土液压钳主要技术参数:型号:FR-200-300-400

参数常用规格FR200 FR300 FR400

钳口大张口（mm） 200 300 400

破碎钳重量（KG） 70 80 90

动力系统电压 380 380 380

电机功率(kw) 4 4 4

油箱容积（L） 36 36 36

液压泵站重量（KG） 50 60 60破拆力（T） 50 60 70

三、操作流程及结构原理

发润混凝土液压钳有钳体、销轴、连接体、手把、油缸及泵站等组成。

泵站加油:拧下空气滤油器上盖，注入液压油，在侧面的液位计看液压油位高低，加油至液位计2/3高度即可。

管路连接:将液压软管两端分别于泵站及液压钳连接，拧紧螺帽

电源接入:打开电动机接线盒，介入三相380V电源，安装好接线盒盖，确定电机正传

系统启动:电动启动开关5-10次，混凝土液压钳没有窜动为止，这是空气已经排完，可以进行工作

手动换向阀在电机启动前放中间位置，启动电机带动油泵运转，液压油直接返回油箱，手柄转动一个位置后，液压油进入系统推动活塞，活塞杆伸出，带动钳体收缩，从而破碎钢筋混凝土结构，反向转动手柄活塞杆返回，钳口松开，完成一个工作循环。

当泵站供给油缸无杆腔高压油时，活塞杆伸出，推动钳口收缩，破碎钢筋混凝土结构。当泵站向有杆腔供油时，活塞杆收回，钳口松开。油缸完成一次正反向供油，液压钳完成一次循环作业，正反向不断供油，液压钳反复作功，从而实现不断破碎混凝土结构。

高压经向柱塞泵由电机直接带动泵轴旋转，在倾斜盘作用下柱塞沿经向往复运动，液压油经进油阀吸入，从排油阀排出进入系统油路。

安全阀的额定压力为60MPa，出厂时已调定好使用压力，用户不要随意调压，即使调压也决不能超过60MPa。

四、使用注意事项

接入电源后，测试系统是否漏电，好在接入前端安装漏电保护器

发润牌液压钳开机前，要检查油缸与泵站连接的高压管接头与螺母是否拧紧，以免脱落伤人。暂停施工时，不要拆卸连接胶管，检修与施工前，把各接头清洗干净再安装；以防灰尘进入液压油路损坏液压油路，损坏液压系统中的液压元件，如泵、阀及油缸等。
